Alojamento
Dormitório com beliches, armário individual e sanitário no mesmo núcleo, dimensionado pelo teto de ocupação da NR-24. Um ou dois pavimentos.
Mineração e siderurgia
A norma lista oito. Nós entregamos as oito.
A NR-22 nomeia oito instalações de vivência que uma mina precisa ter. A Tecnomod fornece todas em módulo — do sanitário ao alojamento, da cozinha à área de lazer — para mina a céu aberto, planta de beneficiamento, siderurgia e obra de barragem, acopláveis num núcleo único e remanejáveis conforme a lavra avança.
O que a NR-22 nomeia
As oito instalações de vivência
A NR-22 não fala em proporções: ela nomeia. O item 22.6.1.1.2 lista exatamente quais instalações compõem a vivência de uma mina — e a lista é mais longa do que a maioria dos dimensionamentos considera.
- 1. Instalações sanitárias
- Módulo sanitário com cabines, lavatórios, mictórios e chuveiros, dimensionado pelo efetivo do turno e entregue equipado.
- 2. Vestiário
- Armário individual, banco e circulação calculada pela fórmula da norma. É o módulo que mais cresce no pico de obra.
- 3. Alojamento
- Dormitório com beliches ou camas simples, respeitando o teto de ocupantes e a área por cama que a NR-24 fixa.
- 4. Local de refeições
- Refeitório com mesas e assentos para o turno, piso e parede laváveis e climatização.
- 5. Cozinha
- Cozinha de apoio com passa-pratos em inox, bancada, ponto de água e exaustão, acoplada ao refeitório.

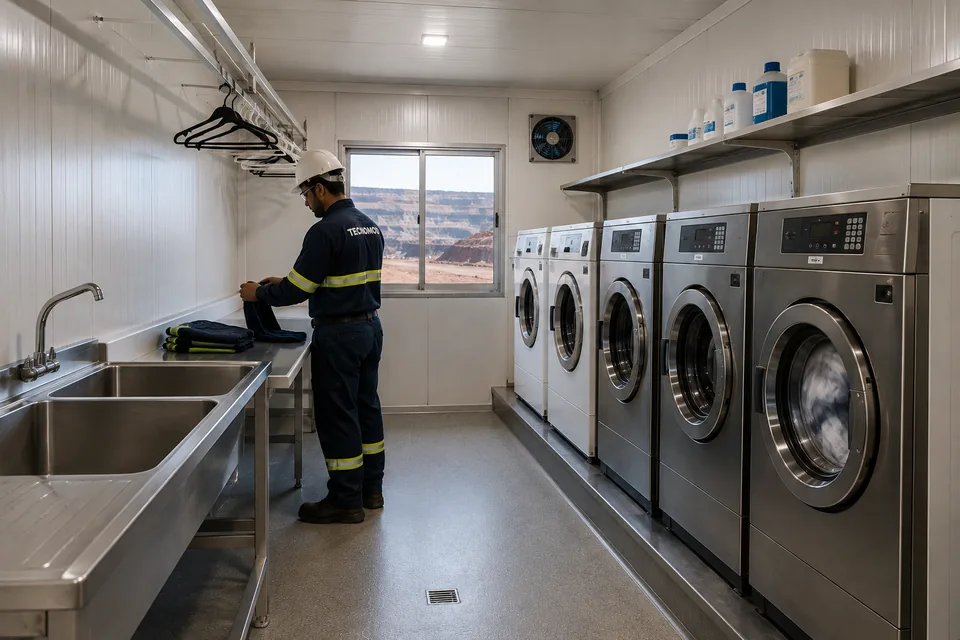

- 6. Lavanderia
- Módulo de lavanderia com tanque, máquinas e área de secagem — item que costuma ser esquecido no dimensionamento e cobrado na fiscalização.

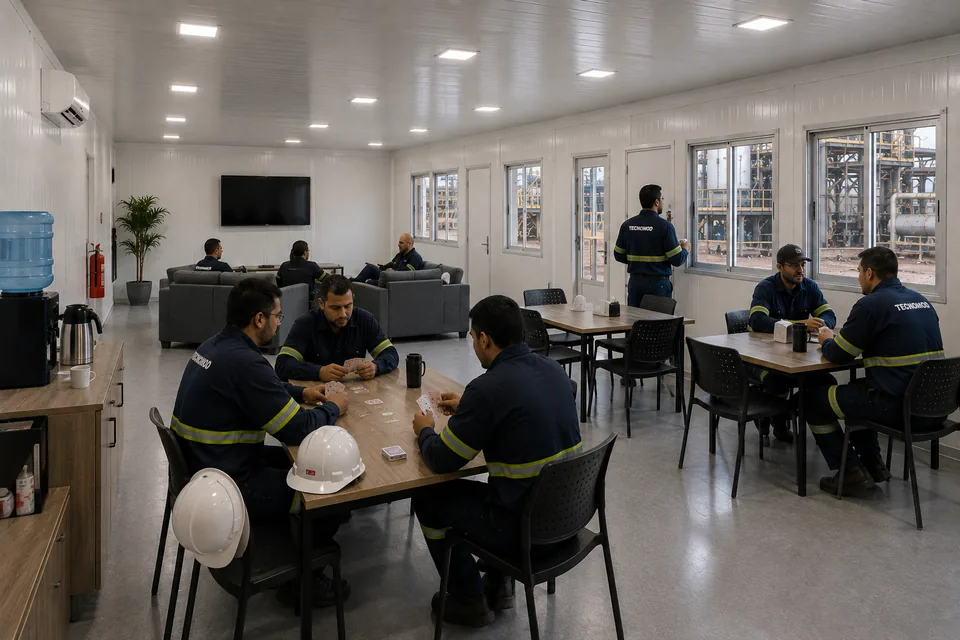

- 7. Área de lazer
- Sala de convivência climatizada, para o descanso entre turnos em operação que roda 24 horas.
- 8. Ambulatório
- Módulo de saúde ocupacional com maca, armário de medicação e rampa de acessibilidade.
Item 22.6.1.1.2 da NR-22, inserido pela Portaria SEPTR nº 210, de 11 de abril de 2019. As duas que mais somem do dimensionamento são a lavanderia e a área de lazer — e são as duas que a fiscalização cobra quando o alojamento existe. São também as duas que ninguém consegue imaginar sem ver:
Onde estão os números
A NR-22 diz o quê. A NR-24 diz quanto.
É a divisão que confunde o dimensionamento: quem procura proporção dentro da NR-22 não encontra. As contas de sanitário, chuveiro, vestiário, refeitório, bebedouro e alojamento estão na NR-24.
- Instalação sanitária
- 1 instalação sanitária para cada grupo de 20 trabalhadores ou fração (24.2.2).
- Chuveiro
- 1 chuveiro para cada 20 trabalhadores nas atividades com exposição a poeiras ou calor intenso (24.3.5, alínea b) — é a alínea que alcança boa parte da operação de mina e de siderurgia. Sobe para 1 para cada 10 quando há material infectante ou tóxico (alínea a).
- Vestiário
- Área calculada por fórmula: para estabelecimentos com até 750 trabalhadores, 1,5 menos o número de trabalhadores dividido por mil, em metros quadrados por trabalhador (24.4.2). Acima de 750, 0,75 m² por trabalhador.
- Refeitório
- Acima de 30 trabalhadores, a refeição não pode ser feita na área de trabalho: exige local próprio, com piso impermeável, parede lavável, ventilação, lavatórios e água potável (24.5.3).
- Bebedouro
- 1 bebedouro para cada grupo de 50 trabalhadores ou fração (24.9.1.1).
- Alojamento — ocupação
- No máximo 8 trabalhadores por quarto (24.7.3, alínea e), com 3,00 m² por cama simples ou 4,50 m² por beliche, já incluídas circulação e armário (alínea g).
- Alojamento — sanitário
- 1 instalação sanitária com chuveiro para cada 10 trabalhadores hospedados (24.7.2, alínea c). É uma conta separada da do efetivo em serviço, e some com frequência do dimensionamento.
Itens da NR-24, aprovada pela Portaria MTb nº 3.214, de 8 de junho de 1978, e atualizada pela Portaria MTP nº 2.772, de 5 de setembro de 2022. O enquadramento de exposição — poeira, calor, material tóxico — e o dimensionamento final são responsabilidade técnica do engenheiro de segurança do contratante. A Tecnomod ajuda a montar a conta.
Onde a Tecnomod entra
Quatro frentes, quatro curvas de efetivo
O que muda entre elas não é o produto: é o tempo. Uma frente de lavra se desloca, uma parada dura semanas, uma obra de barragem dura anos. A estrutura precisa acompanhar cada ritmo.

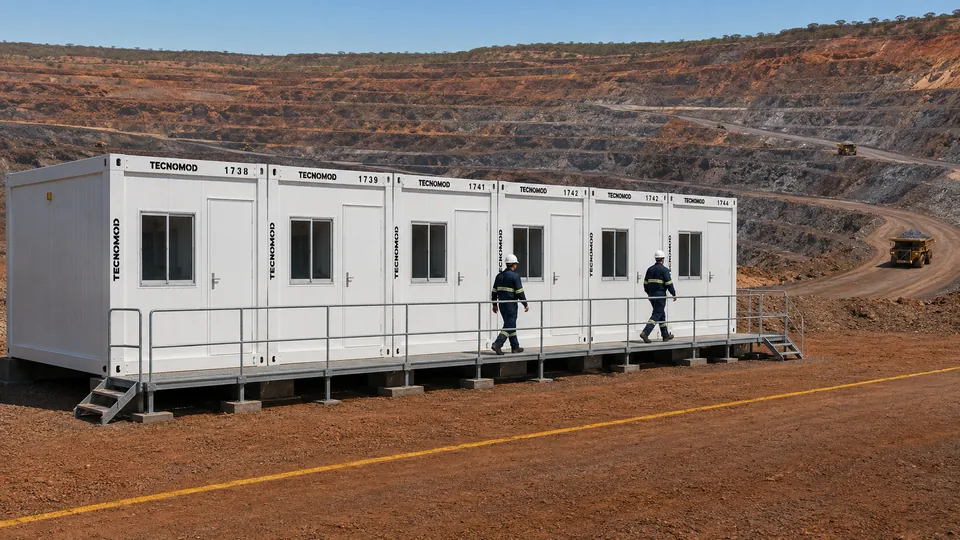

Mina a céu aberto
Vivência de frente de lavra, escritório de operação, sala de controle de despacho e apoio de britagem. A frente se desloca conforme a cava avança, e o núcleo acompanha.
Planta de beneficiamento
Obra e parada dentro do complexo: usina, pelotização, correia de longa distância e pátio de estocagem. Efetivo em curva, prazo fixo e nenhum espaço para obra civil de apoio.
Siderurgia
Parada de alto-forno, aciaria e laminação. É onde o efetivo multiplica por semanas e a janela é rígida — a estrutura de apoio precisa mobilizar rápido e sair inteira no fim.
Barragem e descaracterização
Obra de reforço, alteamento, descaracterização e monitoramento. Canteiro que fica anos, em área restrita, com controle de acesso e logística própria.

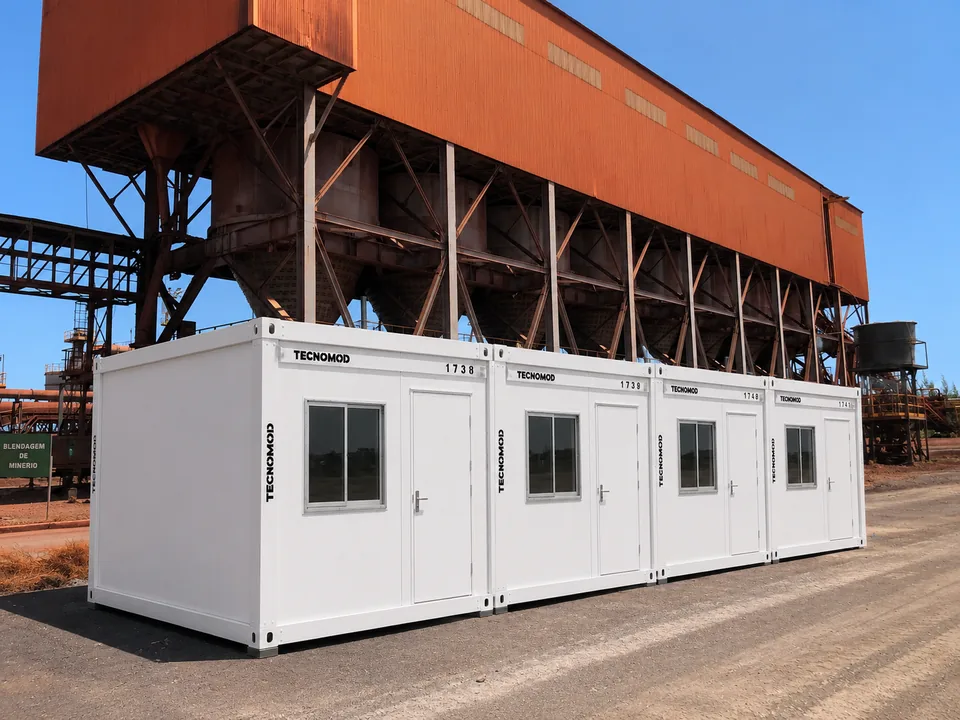

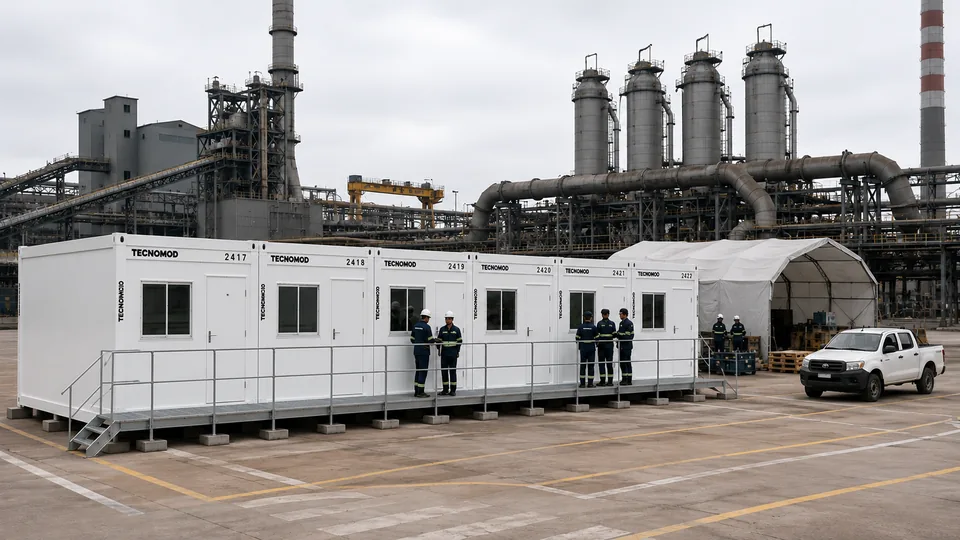

À esquerda, apoio junto à planta de blendagem de minério. À direita, base de parada em área de laydown de usina siderúrgica — a distância da operação quente, como o procedimento exige.

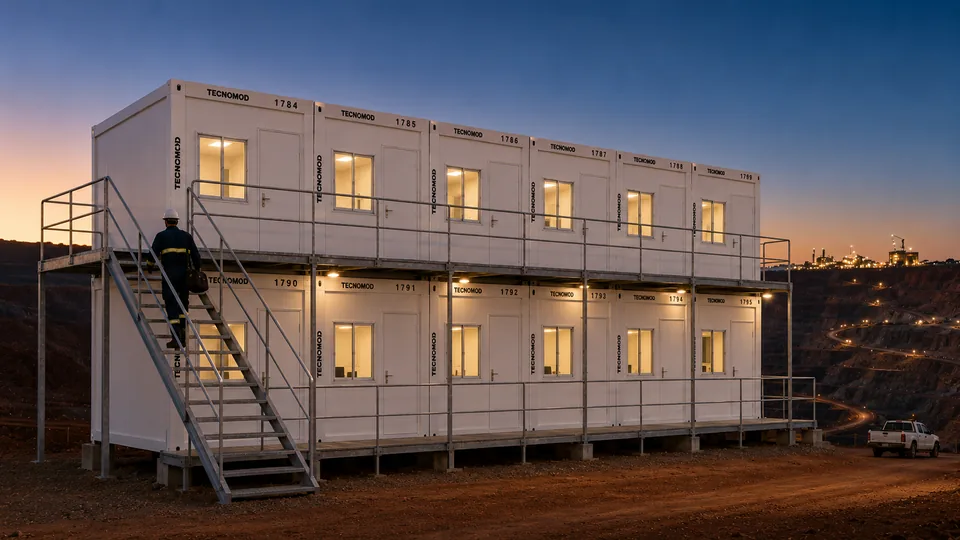

Alojamento
Quando a equipe dorme no site
Mina distante de centro urbano não tem alternativa: o efetivo fica alojado. E aí o dimensionamento passa a ter duas contas simultâneas — a de ocupação do dormitório e a do sanitário do alojamento, que é separada da conta do efetivo em serviço.
A Tecnomod entrega o núcleo completo: dormitório, sanitário, refeitório, cozinha, lavanderia e área de convivência, acoplados entre si, em um ou dois pavimentos conforme a área disponível no site.
É também onde a NR-22 se torna mais exigente do que parece. Alojamento instalado significa que lavanderia e área de lazer deixam de ser opcionais — são duas das oito instalações que a norma nomeia.

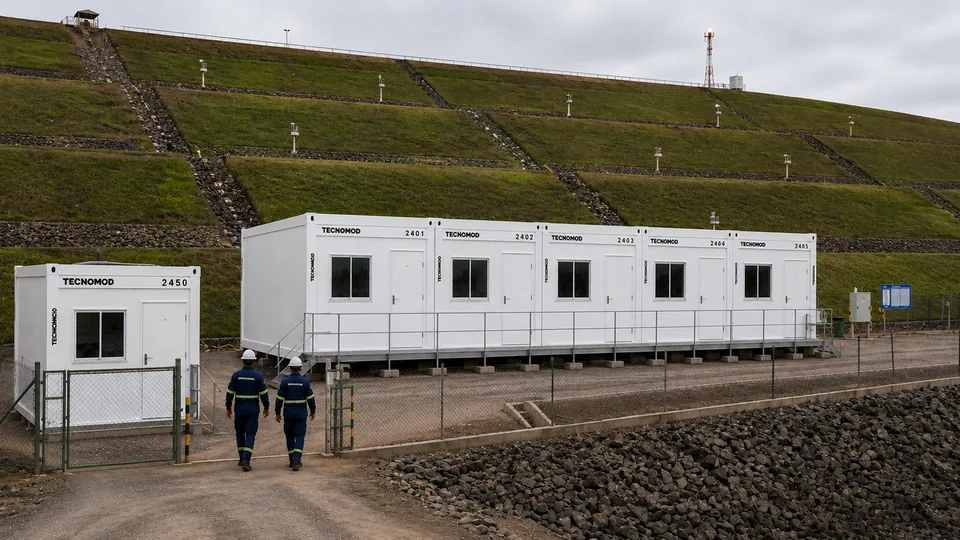

Barragem e descaracterização
Canteiro que fica anos, não meses
Obra de reforço, alteamento, descaracterização e monitoramento tem um perfil que nenhuma outra frente do setor tem: o canteiro permanece por anos, em área de acesso restrito e controlado, com logística que precisa ser resolvida na mobilização porque não há como improvisar depois.
É exatamente o cenário em que locação vence construção. O núcleo entra completo, cresce e encolhe conforme as fases da obra, e sai inteiro no fim — sem deixar estrutura abandonada numa área que vai ser reconformada.
Um esclarecimento necessário: a Tecnomod fornece a estrutura de apoio à obra — vivência, escritório, ambulatório, portaria e galpão. A responsabilidade técnica sobre a barragem, seu projeto e sua estabilidade é do projetista e do empreendedor.
Linhas para o setor
O que compõe o núcleo
A composição muda com o efetivo, com a fase e com o fato de haver ou não gente alojada. O que não muda é a base construtiva: as mesmas unidades, acopláveis e remanejáveis.
Refeitório e cozinha
Mesas e assentos para o turno, passa-pratos em inox, piso e parede laváveis e climatização — a configuração que a norma exige acima de 30 trabalhadores.
Sanitário e vestiário
Cabines, lavatórios, mictórios e chuveiros na proporção do efetivo, mais armário individual e banco no vestiário.

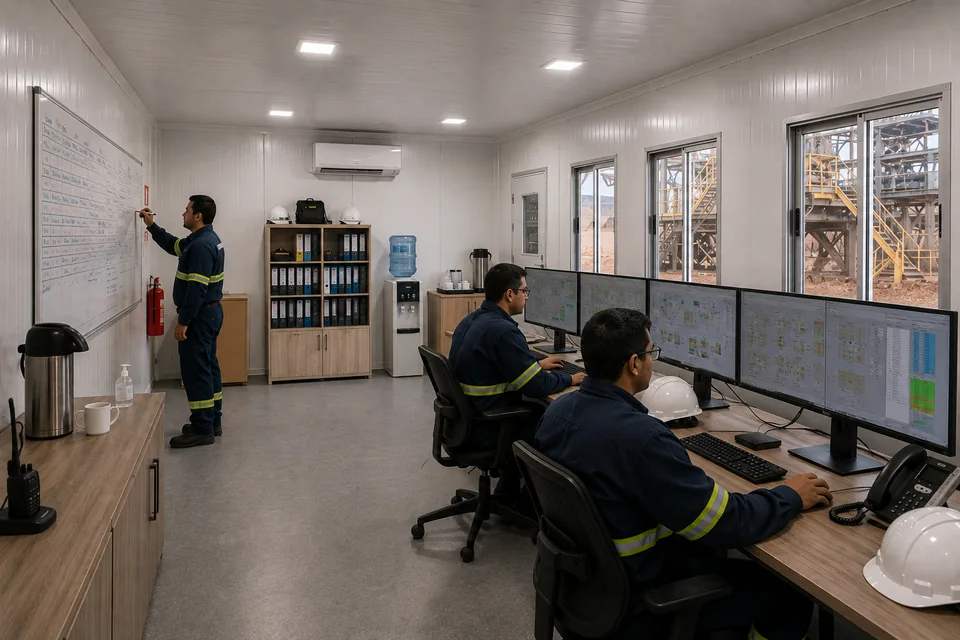

Escritório e sala de controle
Estação de trabalho para operação, planejamento e fiscalização — inclusive sala de controle com supervisório, dentro do próprio módulo.
Ambulatório e portaria
Saúde ocupacional dentro do site e controle de acesso na entrada da mina ou da planta.
Galpão lonado e almoxarifado
Oficina de manutenção, guarda de peça de reposição e cobertura de frente de serviço, em vão livre e sem fundação.
Remanejamento
A lavra muda de lugar. A alvenaria não.
É a razão mais concreta pela qual construção fixa não resolve numa mina. A frente de lavra avança, a cava se aprofunda, o acesso muda — e a vivência que estava a dez minutos passa a estar a quarenta.

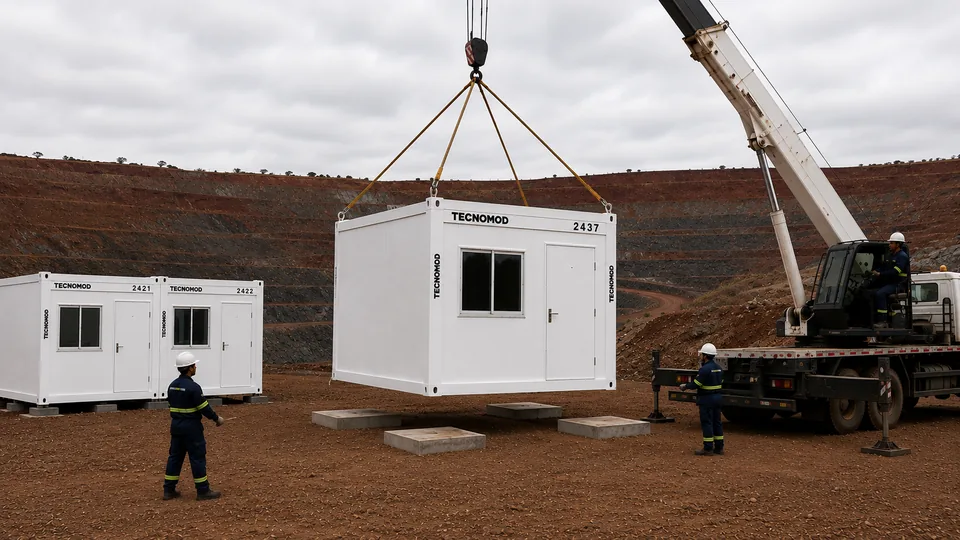

Os módulos são içados pelos blocos de canto e reposicionados com a frota própria da Tecnomod, o que permite mover o núcleo conforme a operação se desloca, sem depender de contratar transporte e guindaste de terceiro a cada mudança.

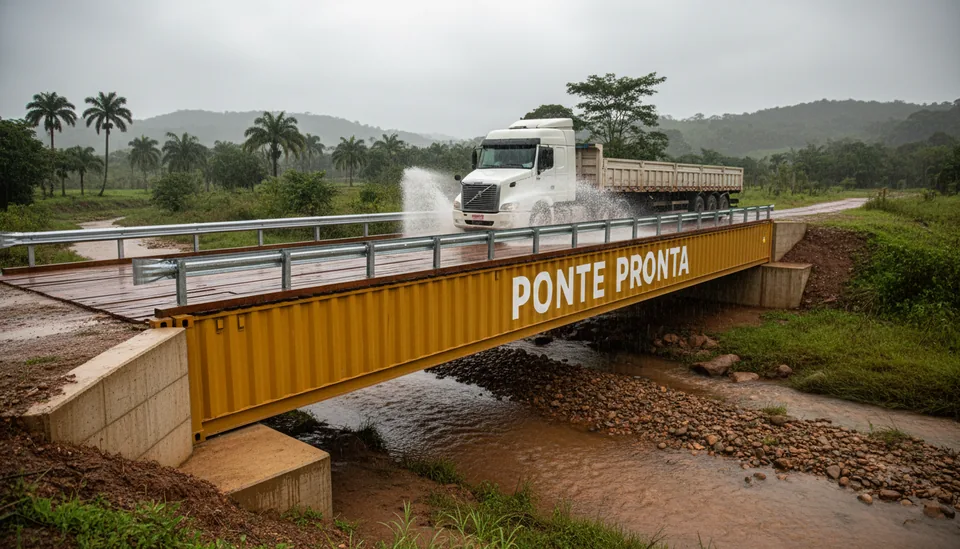

Via de serviço
A mina muda de lugar. A travessia também.
Acesso de mina não é estrada: é traçado que se refaz conforme a lavra avança, a pilha cresce e a frente se desloca. Obra de arte definitiva não acompanha esse ritmo — quando fica pronta, o caminho já é outro.
Uma travessia relocável muda a natureza do problema. Ela atende a drenagem que corta o acesso hoje e é retirada e reinstalada quando o acesso mudar, sem virar estrutura abandonada no meio da cava.
- Instalada e retirada pela própria equipe, com a frota da Tecnomod
- Reinstalável em outro ponto quando a frente se desloca
- Capacidade e vão são dimensionados caso a caso — traga o tipo de veículo e a largura da drenagem para o comercial
Perguntas frequentes
O que o comercial mais responde
Se a sua pergunta não estiver aqui, o WhatsApp responde de segunda a sexta, das 8h às 18h.
O que a NR-22 exige de área de vivência numa mina?
A NR-22 não traz proporções: ela nomeia as instalações. O item 22.6.1.1.2, inserido pela Portaria SEPTR nº 210, de 11 de abril de 2019, lista oito instalações de vivência — instalações sanitárias, vestiário, alojamento, local de refeições, cozinha, lavanderia, área de lazer e ambulatório. Quem traz os números é a NR-24, que fixa as proporções de sanitário, chuveiro, vestiário, refeitório, bebedouro e alojamento.
Quantos chuveiros a operação precisa ter?
Depende da exposição. A NR-24 fixa 1 chuveiro para cada 20 trabalhadores nas atividades em que há exposição a poeiras ou calor intenso (item 24.3.5, alínea b) — situação comum tanto em frente de lavra e britagem quanto em aciaria e alto-forno. Onde há material infectante ou tóxico, a proporção sobe para 1 para cada 10 (alínea a). O enquadramento é do engenheiro de segurança do contratante.
Como se dimensiona o alojamento?
Por duas contas simultâneas. A ocupação: no máximo 8 trabalhadores por quarto, com 3,00 m² por cama simples ou 4,50 m² por beliche, já incluídas circulação e armário (NR-24, item 24.7.3, alíneas e e g). E o sanitário do alojamento: 1 instalação sanitária com chuveiro para cada 10 trabalhadores hospedados (24.7.2, alínea c). Essa segunda conta é separada da do efetivo em serviço e é a que mais some do dimensionamento.
A Tecnomod fornece as oito instalações que a norma lista?
Fornece. Instalações sanitárias, vestiário, alojamento, local de refeições, cozinha, lavanderia, área de lazer e ambulatório — todas em módulo, acopláveis entre si para formar um núcleo de vivência único. O que muda de um projeto para outro é o dimensionamento de cada uma e o arranjo do conjunto, não a disponibilidade.
Vocês atendem obra de barragem e de descaracterização?
Atendem. É uma frente com características próprias: canteiro que permanece anos em vez de meses, área com acesso restrito e controlado, e logística que precisa ser planejada desde a mobilização. A Tecnomod fornece a estrutura de apoio à obra — vivência, escritório, ambulatório, portaria e galpão. A responsabilidade técnica sobre a barragem em si é do projetista e do empreendedor.
E parada de siderúrgica?
É o mesmo problema de curva de efetivo das paradas de refinaria: o contingente multiplica por algumas semanas, a janela é rígida e cada dia parado tem custo conhecido. Vivência, escritório, ambulatório e oficina coberta entram na mobilização, acompanham o pico e saem na desmobilização. O contrato dura a parada, não o ano.
O núcleo acompanha o avanço da cava?
Acompanha. Os módulos são içados pelos blocos de canto e remanejados com a frota própria da Tecnomod, o que permite mover o núcleo de vivência conforme a frente de lavra se desloca. É uma das razões pelas quais alvenaria não resolve numa mina: a lavra muda de lugar e a construção fixa não.
Qual a preparação necessária no local?
Assentamento sobre calço, base de brita ou piso existente, sem fundação. O que precisa estar garantido é acesso do caminhão até o ponto de descarga, área livre para a operação do munck e ponto de energia e de água. Em site sem rede disponível, a operação é feita com gerador e reservatório.
Dá para atender mina em região remota?
Dá, e é onde a operação modular mais rende. A unidade sai da fábrica pronta, chega para ser posicionada e não construída, e a frota própria resolve o último trecho — que em mina costuma ser estrada interna sem pavimento. As bases em Fortaleza e Paulínia cobrem o atendimento nacional.
Atende mina subterrânea?
A oferta desta página é para operação de superfície: mina a céu aberto, planta de beneficiamento, siderurgia e obra de barragem. Demanda de subterrâneo tem requisitos próprios de ventilação, refúgio e acesso, e é avaliada caso a caso pela engenharia.
Vai dimensionar uma vivência?
Informe o efetivo por turno, se haverá gente alojada e quantas, o tipo de frente (lavra, planta, parada ou barragem) e a localização. O comercial retorna com layout preliminar e proposta de locação.
